集成式風速儀
集成式風速儀 FAL
產品特性
集成式設計，方便安裝
擺錘式配重設計，保持風杯水平測量
非接觸式磁傳感測量，高精度采集
主體采用金屬材質，提高產品耐用性、散熱性、抗干擾性
表面耐腐蝕陽極氧化處理，適合惡劣條件使用
容錯設計，保護產品免受接錯線損壞
描述與應用

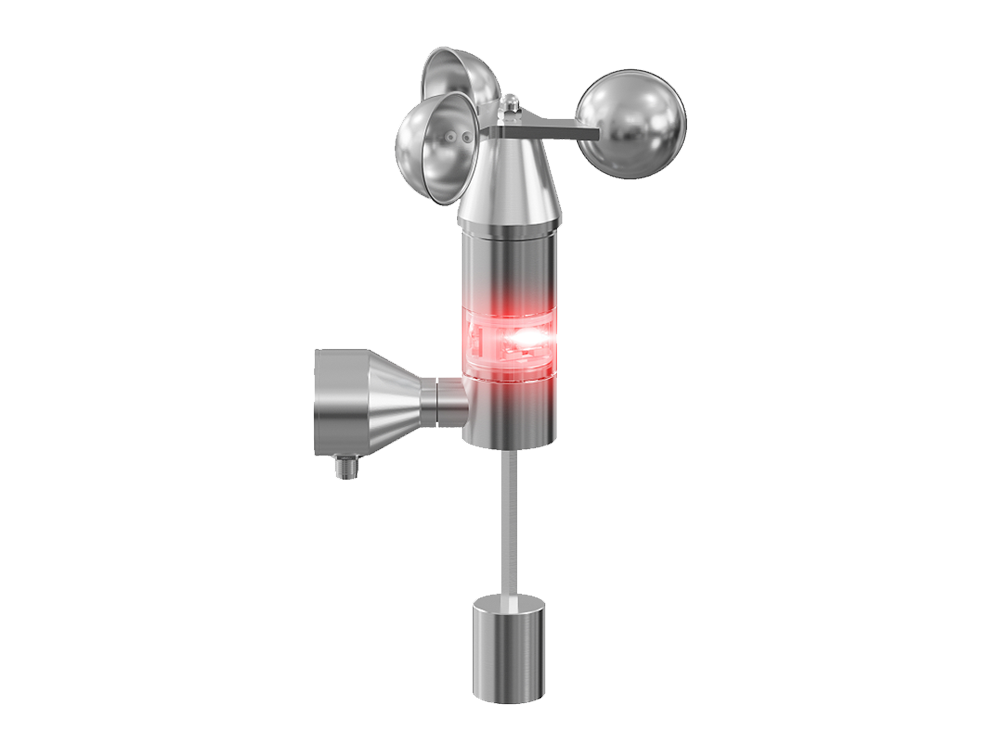

FAL系列是一款集成障礙燈和風速儀于一體的集成式風速儀，提供可靠、準確的風數據和全方位360°警示。其獨特的一體式設計避免了風速儀與障礙燈之間的相互影響問題。擺錘配重設計，±90°范圍內自由擺動，確保風杯和障礙燈在測量中保持水平狀態。該產品適用于履帶吊、橋梁檢測車等大型起重和懸臂類移動轉動機械開發等應用場景。
技術規格
基本
產品名稱
集成式風速儀
產品系列
FAL
光學
光源
LED
工作模式
常亮
發光顏色
紅色
有效光強
>32.5cd
垂直發光角度
>10°
水平發光角度
360°
光源壽命
>100000h
光控閾值
20-100lux
電氣
工作電壓
12-36VDC
功率
1.8W
信號輸出方式
4-20mA
測量原理
非接觸式磁傳感測量
線纜配置
帶M12航空插座的3芯屏蔽線
接線方式
M12航空插頭
靜電放電
IEC61000-4-2 接觸放電±8kV，空氣放電±15kV
浪涌抗擾度
IEC61000-4-5 線對線±6kV
機械
殼體顏色
殼體材質
殼體材質
鋁合金/SUS304
風向標材質
鋁合金
表面處理
陽極氧化/鈍化
參考重量
1kg
安裝方式
墻壁安裝
工作溫度
-40°C-+70°C
儲存溫度
-40°C-+70°C
工作濕度
0%-100% RH
抗振等級
IEC60068-2-6 2g
外殼防護等級
IEC60529 IP65
鹽霧等級
IS09227 NSS 720h
氣象
測量范圍
0-40m/s
測量精度
+0.5m/s @ Vs15m/s ±3% @ V>15m/s
分辨率
0.1m/s
啟動風速
0.5m/s @ 20°C
抗風強度
72m/s 保持30s
