高層障礙物的安全解決方案

航空障礙燈主要用于為高結構的障礙物進行燈光標識從而對飛行器起到安全示警的作用。被定義為高結構的障礙物主要有:高層建筑特別是摩天大樓、煙囪及同類性質的結構物、通信鐵塔、輸電塔、風力發電機等。

航空障礙燈的使用和配置需嚴格按照中國民航局在中國的規定,以及其他國際規則的通用要求等,最為常見的國際規則為國際民航組織(ICAO)以及美國聯邦航空局(FAA)所制定的相應規范文件。

航空障礙燈的選擇和安裝要點

1.

配置航空障礙燈應首先確定障礙物或建筑物的高度,而障礙物或建筑物的高度計算應從水平地面開始。

2.

所有超過150米的建筑物都推薦使用高光強航空障礙燈。

3.

對于應予以照明的物體,一個或多個低、中光強或高光強航空障礙燈必須盡實際可行地靠近物體的頂端設置。對煙囪和其他類似性質的結構物,應將頂部的燈設置在頂部以下足夠低的位置,使其受煙霧等的污染降至最小。

4.

對于應予以照明的一個大型物體或一組密集的物體,航空障礙燈的設置需標示出物體的基本輪廓:布置和數量應能從各個方位角標識出障礙物,且不能被障礙物的任何部分所遮擋。

高層建筑類的航空障礙燈配置方案

高層建筑及建筑群設置的障礙燈應能從各個方位看出物體的輪廓,水平方向也可參考以45 米左右的間距設置障礙燈,一般建筑應在其頂端安裝障礙燈,安裝高度H從水平地面開始計算。

參考標準: CAAC、ICAO、FAA 《MH/T6012-2015》《MH5001-2013》

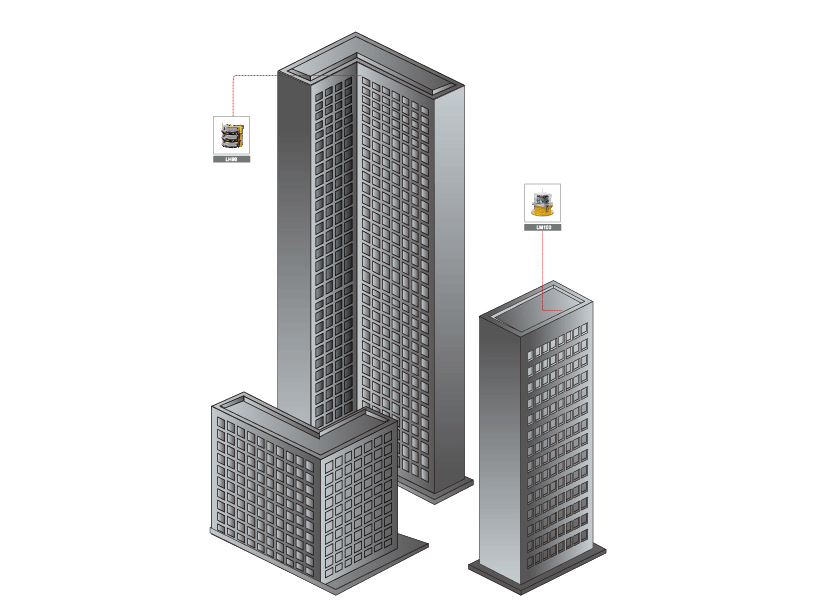

高層建筑類航空障礙燈配置方案圖
當H≤45 米時
頂部設置一盞低光強雙聯航空障礙燈或低光強航空障礙燈
當45<H<105 米
頂部設置中光強B 型航空障礙燈,在其高度1/2 處設置低光強航空障礙燈
當105≤H<150 米
頂部設置中光強A 型航空障礙燈,在其高度1/2 處設置低光強航空障礙燈
H≥150 米
頂端和間距為75-105米的層段設置高光強航空障礙燈,在高光強航空障礙燈分層之間設置中光強航空障礙燈

煙囪的航空障礙燈配置方案

由于煙囪本身結構的特殊性,在設置航空障礙燈的時候,安裝在其頂部的障礙燈必須位于頂端1.5-3米之間,當煙囪的高度H>150米時,障礙燈安可裝在低于煙囪頂端以下7.5米的范圍內。

參考標準: CAAC、ICAO、FAA 《MH/T6012-2015》《MH5001-2013》

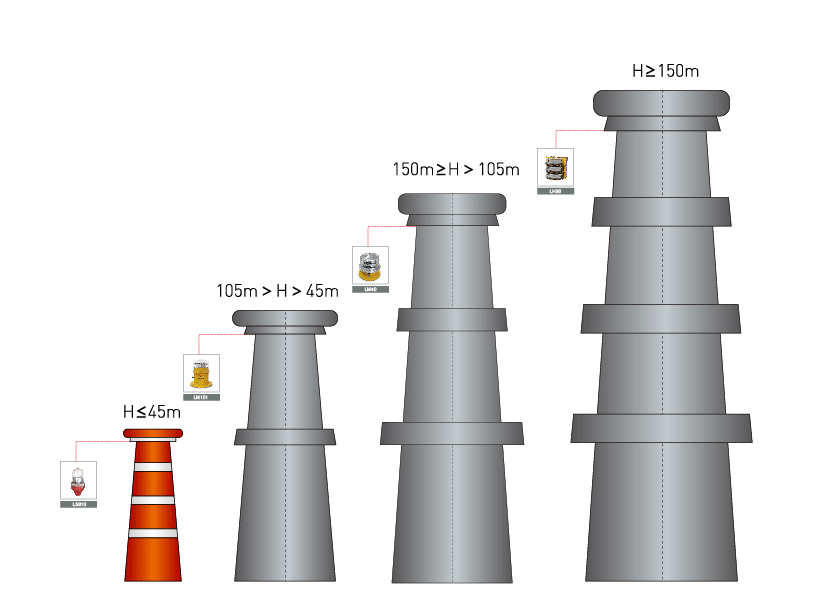

煙囪的航空障礙燈配置方案圖
H≤45米時
煙囪頂部設置一層中光強航空障礙燈,并且刷7條色標
45米<H≤ 105米時
煙囪應設置多層航空障礙燈,頂部需要設置中光強B型航空障礙燈,其他各層設置中光強航空障礙燈,且各層的間距不應大于45米,并盡可能相等
105米<H≤150米時
煙囪應設置多層航空障礙燈,頂部需要設置中光強A型航空障礙燈,其他各層設置中光強航空障礙燈,且各層的間距不應大于45米,并盡可能相等
H≥150米
煙囪頂部設置高光強航空障礙燈,且其間距控制在75-105米范圍內,在高光強航空障礙燈分層之間設置中光強航空障礙燈

每層航空障礙燈設置數量

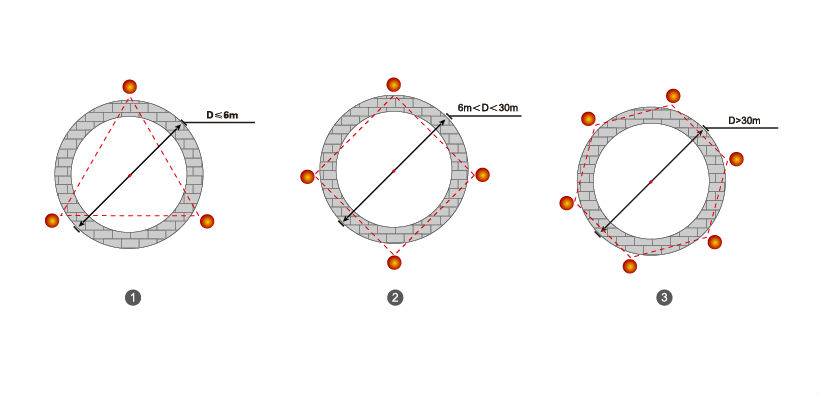

示意圖:

煙囪每層需安裝的航空障礙燈數量取決于煙囪外直徑D的尺寸,參照如下推薦使用數量:

...
D≤6米時
每層需要設置3個航空障礙燈
6米<D<30米時
每層需要設置4個航空障礙燈
30米<D<60米時
每層需要設置6個航空障礙燈
D≥60米時
每層需要設置8個航空障礙燈

鐵塔的航空障礙燈配置方案

鐵塔也被定義為高層建筑,也應該配備航空障礙燈來警示飛行器,所以的航空障礙燈都應該遵循中國民航認證(CAAC)、國際民航認證(ICAO)和美國民航認證(FAA)。鐵塔的安裝高度H可參考如下高度設置:

參考標準: CAAC、ICAO、FAA 《MH/T6012-2015》《MH5001-2013》

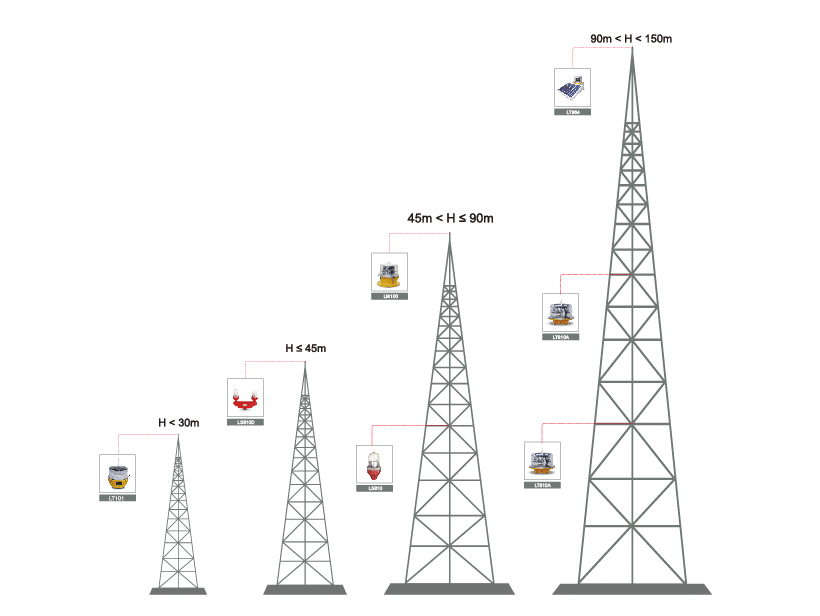

鐵塔的航空障礙燈配置圖
H≤30米
鐵塔頂部設置一盞低光強航空障礙燈
30米< H≤45米
鐵塔頂部設置一盞低光強雙聯航空障礙燈
45米< H≤90米
鐵塔頂部設置一盞中光強航空障礙燈,在其高度1/2 處設置一盞低光強航空障礙燈
90米< H≤150米
鐵塔頂部設置一盞中光強A型航空障礙燈,在其高度2/3 處和1/3 處分別設置低光強航空障礙燈或中光強航空障礙燈
H≥150米
鐵塔頂端和間距為75-105米的層段設置高光強航空障礙燈,在高光強航空障礙燈分層之間設置中光強航空障礙燈
注意:中光強航空障礙燈A型在白天使用,中光強航空障礙燈B型僅在夜晚使用。

風力發電機的航空障礙燈配置方案

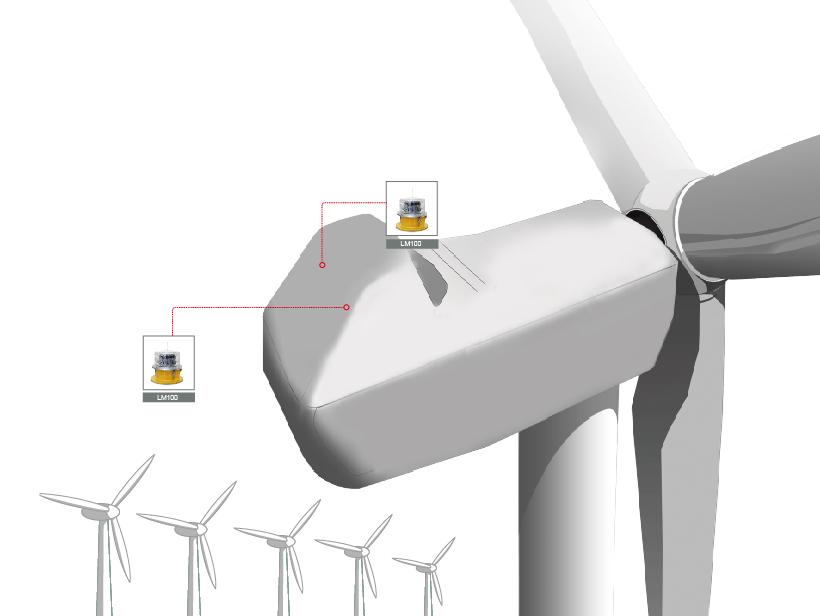

風力發電機的航空障礙燈配置方案圖

航空障礙燈的選擇和安裝要點

1.

任何超過150米的風力發電機(輪轂高度加上葉片的垂直高度)都需要安裝中光強航空障礙燈。

2.

對于總高度為150米至315米的風力發電機,在中光強航空障礙燈外還需要安裝一個備用燈以備主燈故障的情況。安裝航空障礙燈時,應確保任何一個燈的輸出都不會被另一個所阻擋。

3.

此外,對于總高度為150米至315米的風力發電機,應提供至少三個低強度E型燈裝于機艙高度1/2的位置。 如果航空研究表明低強度E型燈不適用,則可使用低強度A型或B型燈。

4.

風力發電機頂部葉片轉動時葉片會擋住航空障礙燈,因此頂部需要并排安裝兩盞航空障礙燈,且兩盞燈的距離應大于風力發電機葉片的寬度。
